Apakah prinsip kerja penyambung jalur LED?

Fungsi utama an Penyambung jalur LED adalah untuk menyambungkan berbilang segmen jalur LED, memastikan arus mengalir dengan lancar ke dalam setiap modul LED, sekali gus mengekalkan operasi normal keseluruhan sistem pencahayaan. Prinsip kerjanya adalah berdasarkan kekonduksian elektrik, menyediakan sambungan elektrik yang stabil antara segmen jalur LED yang berbeza melalui sesentuh logam atau sambungan yang dipateri, dan mengelakkan kelipan, kerosakan atau kebakaran elektrik yang disebabkan oleh arus yang tidak stabil atau sambungan yang lemah.

Struktur Asas dan Kaedah Kerja Penyambung

Penyambung jalur LED biasanya terdiri daripada beberapa titik sentuhan konduktif logam dan selongsong plastik atau logam luaran. Titik sentuhan logam dalaman penyambung bersentuhan dengan wayar jalur LED, mengalirkan arus dari satu segmen jalur ke segmen jalur yang lain. Bagi kebanyakan penyambung jalur, kestabilan sambungan elektrik bergantung pada kualiti sesentuh logam penyambung, kawasan sesentuh dan kaedah penetapan. Kaedah sambungan biasa termasuk sambungan cepat dan sambungan dipateri.

Dalam penyambung sambung cepat, hujung penyambung biasanya menggunakan mekanisme pengapit untuk mengamankan hujung jalur LED. Apabila jalur dimasukkan, kepingan sentuhan logam penyambung ditekan pada wayar kuprum jalur oleh spring atau alat penekan, memastikan pengaliran arus yang stabil. Penyambung yang dipateri memerlukan pematerian penyambung ke wayar jalur LED menggunakan besi pematerian dan bahan pateri, memastikan arus tidak terlalu panas atau terputus akibat sentuhan yang lemah.

Penghantaran Isyarat dan Pemindahan Semasa

Jalur LED menghantar kuasa atau isyarat kepada setiap segmen jalur melalui penyambung. Jenis jalur LED yang berbeza memerlukan jenis penyambung yang berbeza. Contohnya, jalur LED satu warna biasanya hanya memerlukan penyambung dua pin (elektrod positif dan negatif), manakala jalur RGB memerlukan lebih banyak pin untuk menghantar isyarat bagi warna merah, hijau dan biru secara berasingan, serta elektrod negatif biasa. Jalur RGBW akan mempunyai empat atau lima pin, masing-masing mengawal merah, hijau, biru, putih dan terminal negatif biasa.

Ketepatan penghantaran isyarat adalah penting terutamanya untuk jalur LED RGB dan RGBW, kerana warna jalur ini dicapai dengan mencampurkan sumber cahaya LED merah, hijau, biru dan putih. Penyambung mesti memastikan bahawa isyarat untuk setiap saluran warna dihantar dengan tepat dan isyarat tidak diganggu atau dilemahkan semasa proses penghantaran semasa.

Reka Bentuk Keselamatan Penyambung

Penyambung jalur LED mesti mempunyai perlindungan penebat berkualiti tinggi dan kekonduksian untuk memastikan aliran arus yang stabil tanpa bahaya keselamatan seperti terlalu panas, litar pintas atau kebakaran. Untuk mengelakkan kebocoran semasa dan kemalangan kejutan elektrik, bahan perumahan penyambung biasanya menggunakan plastik atau logam dengan sifat penebat yang sangat baik, mematuhi piawaian keselamatan elektrik antarabangsa (seperti pensijilan UL, pensijilan CE, dll.). Selain itu, sesentuh logam penyambung dirawat khas untuk memastikan ia tidak mudah teroksida atau haus semasa penggunaan arus tinggi dan berpanjangan.

Apakah kaedah pemasangan untuk Penyambung Jalur LED?

Memasang penyambung jalur LED adalah langkah penting dalam memastikan sistem jalur LED berfungsi dengan baik. Pemasangan yang betul bukan sahaja memastikan kestabilan sambungan elektrik tetapi juga berkesan menghalang masalah elektrik yang disebabkan oleh sambungan yang lemah (seperti kelipan atau terlalu panas jalur LED). Kaedah pemasangan berbeza-beza bergantung pada jenis penyambung jalur LED.

Pemasangan Penyambung Sambung Pantas

Penyambung sambung cepat ialah penyambung DIY biasa, tidak memerlukan pematerian, menjadikannya sesuai untuk pengguna rumah dan pemasang. Ia mudah digunakan, tidak memerlukan alat yang rumit, dan sesuai untuk kebanyakan jalur LED. Langkah-langkah pemasangan adalah seperti berikut:

• Langkah 1: Sediakan alatan dan bahan: Sebelum pemasangan, sediakan jalur LED, penyambung sambung cepat, gunting atau pemotong wayar, dan alatan lain yang diperlukan.
• Langkah 2: Potong jalur LED: Potong jalur LED mengikut panjang yang sesuai menggunakan gunting, mengikut panjang yang diperlukan dan lokasi pemasangan. Semasa memotong, pastikan potongan itu sejajar dengan tdana dan tidak dipotong ke dalam wayar kuprum papan litar.
• Langkah 3: Masukkan penyambung: Masukkan kedua-dua hujung jalur LED ke dalam soket penyambung. Penyambung sambung cepat biasanya menggunakan mekanisme pengapit; dengan menekan ke bawah pada peranti pengapit pada penyambung, wayar kuprum jalur LED diapit dengan kukuh, memastikan sentuhan elektrik yang stabil.
• Langkah 4: Semak sambungan selamat: Selepas memasukkan jalur LED, tarik jalur dan penyambung perlahan-lahan untuk memeriksa sambungan yang selamat. Pastikan penyambung tidak longgar, jika tidak, ia akan menjejaskan penghantaran arus dan membawa kepada kerosakan elektrik.
• Langkah 5: Uji arus dan kecerahan: Selepas pemasangan, sambungkan bekalan kuasa dan uji sama ada jalur LED menyala secara normal. Jika jalur LED menyala sama rata dan stabil, pemasangan berjaya.

Pemasangan Penyambung Pematerian

Untuk aplikasi yang memerlukan kestabilan tinggi dan penggunaan jangka panjang, penyambung yang dipateri adalah pilihan yang lebih dipercayai. Penyambung yang dipateri memberikan kekonduksian dan ketahanan elektrik yang lebih kuat. Langkah-langkah pemasangan adalah seperti berikut:

• Langkah 1: Sediakan alatan dan bahan: Anda memerlukan jalur LED, alat pematerian (seperti besi pematerian dan wayar pateri), dan gunting.
• Langkah 2: Memproses Port Jalur LED: Gunakan gunting untuk memangkas port jalur LED, tanggalkan lapisan pelindung yang berlebihan untuk mendedahkan wayar tembaga.
• Langkah 3: Memateri Penyambung: Selaraskan hujung pematerian penyambung dengan hujung wayar jalur LED, panaskan titik sambungan dengan seterika pematerian, dan gunakan pateri untuk memastikan sambungan selamat dan mengelakkan sambungan sejuk.
• Langkah 4: Menyemak Kualiti Pematerian: Selepas pematerian, gunakan multimeter untuk menguji arus pada titik pematerian untuk memastikan arus stabil dan tiada litar pintas atau isu sentuhan yang lemah.
• Langkah 5: Melindungi Titik Pateri: Untuk mengelakkan pengoksidaan atau litar pintas, lindungi titik pematerian dengan pita elektrik atau tiub pengecutan haba untuk memastikan ketahanan dan keselamatan.

Pemasangan Penyambung Sudut

Penyambung sudut digunakan apabila jalur LED perlu menukar arah. Langkah pemasangan adalah serupa dengan penyambung lurus, dengan satu-satunya perbezaan ialah pelarasan arah. Langkah-langkah pemasangan adalah seperti berikut:

• Langkah 1: Sediakan Alat dan Bahan: Sediakan jalur LED, penyambung sudut, gunting atau playar, dsb.
• Langkah 2: Memotong Jalur LED: Potong jalur LED mengikut sudut yang diperlukan (cth., 90 darjah atau 180 darjah).
• Langkah 3: Memasukkan Penyambung Sudut: Masukkan port jalur LED yang dipotong ke dalam penyambung sudut, memastikan sambungan selamat dan jalur berada dalam arah yang betul.
• Langkah 4: Melindungi Penyambung: Sesetengah penyambung sudut menggunakan klip penetapan atau mekanisme snap untuk memastikan penyambung selamat dan menghalang jalur LED daripada tergelincir keluar.

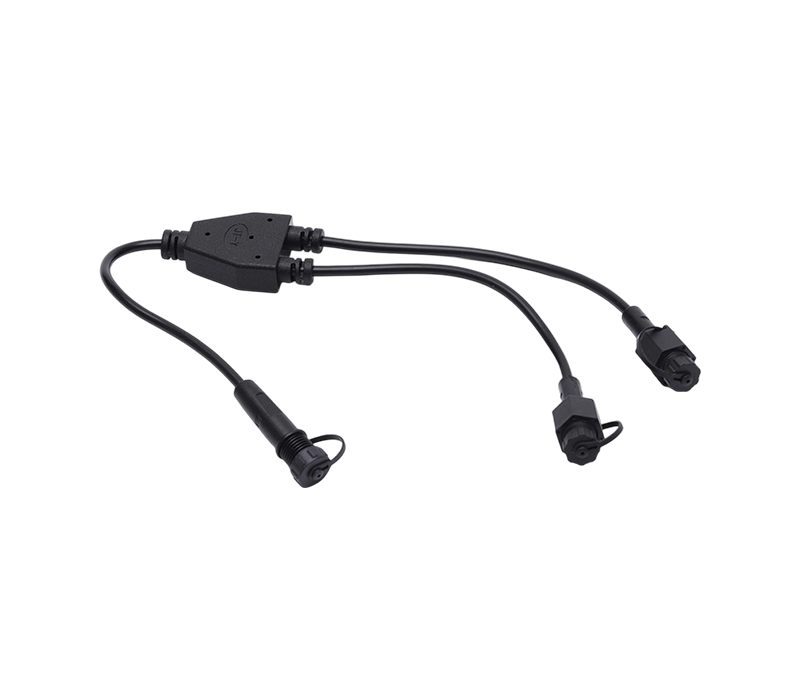

Pemasangan Penyambung jenis T dan Y

Penyambung jenis T dan jenis Y digunakan untuk menyambungkan berbilang cawangan jalur LED. Langkah pemasangan adalah serupa dengan jenis penyambung lain. Hanya pastikan setiap port jalur LED dimasukkan dengan betul ke dalam soket yang sepadan, dan uji bahawa semua sambungan adalah stabil.

Bagaimana untuk memilih penyambung jalur LED yang betul?

Memilih penyambung jalur LED yang betul adalah langkah penting dalam memastikan sambungan elektrik yang stabil dan operasi jalur LED yang betul. Penyambung yang betul bukan sahaja memberikan kekonduksian elektrik yang lebih baik tetapi juga meningkatkan keselamatan dan ketahanan sistem jalur LED. Apabila memilih penyambung yang sesuai, pengguna harus mempertimbangkan faktor seperti spesifikasi jalur LED, kapasiti bawaan semasa, keperluan persekitaran dan kemudahan pemasangan.

Jenis dan Spesifikasi Jalur LED

Faktor yang paling penting apabila memilih penyambung jalur LED ialah jenis jalur LED. Jenis jalur LED yang berbeza memerlukan spesifikasi penyambung yang berbeza. Contohnya:

• Jalur LED warna tunggal: Jalur ini mempunyai keperluan elektrik yang agak mudah dan biasanya hanya memerlukan penyambung dua pin (positif dan negatif).
• Jalur LED RGB: Jalur RGB memerlukan penyambung empat pin untuk mengawal merah, hijau, biru dan tanah bersama.
• Jalur LED RGBW: Jalur ini biasanya memerlukan penyambung lima pin untuk mengawal merah, hijau, biru, putih dan tanah.

Oleh itu, pastikan bilangan pin pada penyambung sepadan dengan keperluan isyarat jalur LED. Memilih jenis penyambung yang salah boleh mengakibatkan jalur LED tidak berfungsi dengan betul atau memaparkan warna yang tidak tepat.

Kapasiti Bawaan Semasa dan Keperluan Kuasa

Keperluan kuasa dan arus jalur LED secara langsung mempengaruhi pilihan penyambung. Jalur LED berkuasa tinggi (cth., jalur LED putih atau RGB berkuasa tinggi) memerlukan penyambung yang boleh mengendalikan arus yang lebih tinggi; jika tidak, penyambung mungkin terlalu panas, gagal, atau rosak.

Apabila memilih, anda boleh mengira keperluan semasa menggunakan formula berikut:
Arus = Kuasa / Voltan
Sebagai contoh, jika kuasa jalur LED ialah 24 watt dan voltan ialah 12V, arus yang diperlukan ialah:
Arus = 24 / 12 = 2A

Untuk jalur LED berkuasa tinggi, pastikan penyambung yang dipilih boleh menahan arus yang lebih tinggi untuk mengelakkan masalah beban elektrik dan terlalu panas.

Penilaian Kalis Air dan Persekitaran Operasi

Jika jalur LED digunakan di luar atau dalam persekitaran yang lembap, memilih penyambung dengan keupayaan kalis air adalah penting. Penyambung kalis air berkesan menghalang kemasukan air, memastikan kestabilan sambungan elektrik. Penilaian kalis air biasa termasuk IP65, IP67 dan IP68:

• IP65: Melindungi daripada pancutan air, sesuai untuk kegunaan luar.
• IP67: Menyediakan kalis air jangka pendek, sesuai untuk persekitaran yang tenggelam.
• IP68: Boleh digunakan di bawah air untuk tempoh yang lama, sesuai untuk persekitaran yang melampau.

Penyambung Jalur LED Ningbo TOP Electromechanical Co., Ltd. menawarkan pelbagai penarafan kalis air untuk memenuhi keperluan persekitaran yang berbeza, memastikan operasi yang stabil dalam tetapan luar, lembap dan industri. Syarikat itu memberi perhatian khusus kepada reka bentuk pengedap dan prestasi kalis air penyambungnya untuk memastikan ketahanan dalam keadaan yang teruk.

Pensijilan Keselamatan dan Standard Kualiti

Apabila memilih Penyambung Jalur LED, adalah penting untuk memastikan ia mematuhi piawaian keselamatan elektrik antarabangsa. Penyambung Jalur LED Ningbo TOP Electromechanical Co., Ltd. telah memperoleh pelbagai pensijilan antarabangsa, seperti VDE, UL, and CE pensijilan. Pensijilan ini memastikan bahawa produk memenuhi keperluan kualiti yang ketat dan piawaian keselamatan di peringkat global.

Sebagai contoh, UL pensijilan ialah pensijilan keselamatan elektrik yang diiktiraf di peringkat global. Produk dengan pensijilan UL memenuhi piawaian keselamatan elektrik Amerika dan boleh mengelakkan risiko seperti kebakaran elektrik atau renjatan elektrik. CE pensijilan menandakan bahawa produk mematuhi piawaian keselamatan, kesihatan dan alam sekitar EU, yang penting untuk memasuki pasaran Eropah.

Kemudahan Pemasangan dan Keserasian

Apabila memilih Penyambung Jalur LED, kemudahan pemasangan juga merupakan pertimbangan yang sangat penting. Ningbo TOP Electromechanical Co., Ltd. menawarkan pelbagai pilihan penyambung, termasuk penyambung penyambung cepat dan penyambung jenis pateri. Penyambung sambung cepat tidak memerlukan pematerian, menjadikannya lebih mudah digunakan dan sesuai untuk pemasangan DIY dan bukan profesional. Walaupun penyambung jenis pateri sedikit lebih kompleks untuk dipasang, ia menawarkan kestabilan dan kebolehpercayaan yang lebih tinggi untuk kegunaan jangka panjang.

Tambahan pula, memilih penyambung dengan keserasian yang luas juga penting. Bagi pengguna yang perlu menyambung ke jalur LED jenama dan model yang berbeza, memilih penyambung yang sangat serasi boleh mengelakkan kesukaran pemasangan disebabkan oleh saiz yang tidak sepadan atau antara muka yang tidak serasi. Penyambung Ningbo TOP Electromechanical Co., Ltd. serasi dengan banyak jalur LED popular di pasaran, memenuhi keperluan pelanggan yang berbeza.

Kelebihan Syarikat dan Jaminan Kualiti

Ningbo TOP Electromechanical Co., Ltd., dalam pengeluaran penyambung jalur LED, menyediakan produk berkualiti tinggi kepada pelanggan global melalui barisan pengeluaran automatiknya, sistem kawalan kualiti yang ketat dan keupayaan ujian yang kukuh. Barisan pengeluaran syarikat menampilkan 60% automasi, dengan kapasiti pengeluaran tahunan sehingga 4 juta unit, memastikan pengeluaran besar-besaran yang cekap dan berkualiti tinggi. Kadar hasil lulus pertama dalam peringkat pengeluaran utama melebihi 99.8%, memastikan setiap kumpulan produk memenuhi piawaian kualiti yang ketat.

Sebagai syarikat yang diperakui ISO 9001, Ningbo TOP Electromechanical Co., Ltd. melaksanakan sistem kebolehkesanan yang komprehensif dalam proses pengeluarannya, memastikan kualiti setiap produk penyambung boleh dikesan dan dipantau. Syarikat itu juga memiliki makmal ujian profesional dan memohon lebih daripada 5 paten setiap tahun, memastikan kedudukan utamanya dalam prestasi produk dan inovasi.

Dengan produk yang diperakui oleh lebih 20 pensijilan antarabangsa di seluruh dunia, penyambung jalur LED Ningbo TOP Electromechanical Co., Ltd. telah mendapat pengiktirafan pasaran antarabangsa yang meluas, memasuki pelbagai negara dan wilayah termasuk Eropah, Amerika Syarikat, Jepun dan Korea Selatan. Melalui akses pasaran global dan kualiti produk yang stabil, syarikat itu menyediakan pelanggan dengan penyelesaian sambungan elektrik yang lebih cekap dan selamat.
